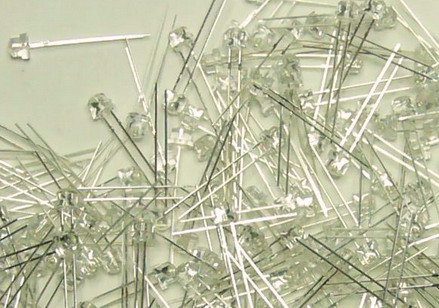

NA KRATKO O LED DIODAH

Kljub temu, da se z LED diodami srečamo na vsakem koraku, termin pogosto sproža presenečenje. Zato dovolite, da LED diode in njihove karakteristike na kratko predstavimo. Zagotovo ste jih že spoznali - ponavadi so prisotne kot indikatorji na TV aparatih, mobilnih telefonih, računalniških ohišjih, v avtomobilih, alarmnih napravah itd. Beseda je okrajšava za "Light emitting diode" in označuje majhen elektronski element, ki pod vplivom električnega toka oddaja svetlobo. Šele v zadnjih letih je napredek tehnologije omogočil, da so LED prerasle iz indikatorja v element za osvetljevanje. To velja še posebej za tiste, ki oddajajo belo svetlobo. Pred klasičnimi svetlobnimi viri ima LED dioda kar nekaj prednosti:

  • Nima gibljivih delov oz. krhke žarilne nitke, nima lomljivih steklenih delov, ni strupenih plinov, zato se ne more tako enostavno poškodovati, zdrobiti ali onesnažiti okolja. Je robusta in odporna na vibracije.
  • Ob okvari ne preneha svetiti v trenutku, kot bi se to zgodilo pri pregoretju žarilne nitke, saj svetilnost LED zgolj upada s časom. Kljub temu je življenjska doba zelo dolga, saj pri visokosvetilnih LED (npr. Luxeon) svetilnost po 50 000 urah pade na 70%. Pri žarnicah z žarilno nitko življenjska doba znaša približno do 3000 ur. Zato LED manjša vzdrževalne stroške svetila, saj menjava žarnice v celotni življenjski dobi ni potrebna.
  • Izkoristek (lm/W) je vsaj 2x boljši od klasične žarnice z žarilno nitko.
  • Doseganje različnih barv je izvedeno že s samo tehnologijo. Tako za pridobivanje npr. zelene ali rdeče ni potreben barvni filter, ki lahko zatre do 70% svetlobe. Prav tako svetlobni spekter ne vsebuje UV svetlobe, ki lahko uničuje osvetljen material.
  • Majhne dimenzije in kompaktnost omogočajo izdelavo najrazličnješih oblik svetil. Ker lahko v svetlobnem viru uporabimo več LED, je izvor svetlobe porazdeljen po površini in ni točkast. Prav tako LED ne sevajo svetlobe v celoten prostor, kot se to dogaja pri klasičnih žarnicah. Svetlobni snop namreč zavzema določen kot, tip. do 120 stopinj, in je določen z obliko leče oz. ohišja LED diode. Zato tudi ni potrebna reflektivna površina za svetlobnim virom.
  • Po vklopu začne svetiti takoj in ne potrebuje periode za zagon, kot npr. pri halogenskih žarnicah.
  • Pri zatemnjevanju (dimming) ne prihaja do spreminjanja barve, zato bo barva svetlobe enako sprejemljiva in v skladu z okoljem ne glede na njeno jakost.
  • Nizka delovna napetost omogoča varno rokovanje in zadostuje varnostnim zahtevam. To hkrati poenostavlja napajanje iz baterij.

PRIMERLJIVOST S KLASIČNO ŽARNICO

Pogosto želimo z LED nadomestiti klasično žarnico in pri tem obdržati staro ohišje, ali pa vsaj doseči enak učinek, npr. barvo in svetilnost. Pri primerjavi svetilnosti svetil različnih tipov ali proizvajalcev bodite pozorni na različne veličine, ki so pri tem podane:

svetlobni tok (lumen [lm])
svetilnost (candela [cd])
osvetljenost (lux [lx] = lumen / m2)


Fizikalni pomen teh veličin presega obseg te strani. Omenimo naj le, da proizvajalci LED diod pogosto podajajo svetilnost, izraženo v mcd. Ta pa je odvisna od kota svetlobnega snopa - večji kot bo kot svetlobnega snopa, manj mcd ima svetlobni vir. Za vsakdanjo praktično meritev je v uporabi enota lux, s cenenim luxmetrom pa lahko primerjate jakost različnih svetlobnih virov. Z oddaljenostjo od vira osvetljenost (lx) pada. Za lažjo izbiro primerne osvetljenosti smo za primerjavo izmerili osvetljenost nekaterih žarnic z žarilno nitko:

5 W ~ 3lx
10 W ~ 12
lx 21W ~ 25 lx


(Opomba - meritev je bila izvedena z luxmetrom na razdalji 1m. Na enak način so bile izmerjene svetilnosti ostalih svetil v priloženem katalogu.)





Naslednji pomemben podatek je barva svetlobe. Najbolj zaželena je bela svetloba, ki nadomešča dnevno svetlobo. Dolgoročno izpostavljanje neprimerni barvi ali njenemu odtenku povzroča neudobje. Odtenek bele svetlobe opisujemo z njeno temperaturo, podaja pa se v Kelvinih [K]. Tako ima rumenkasto-bela svetloba, enaka tisti z žarnico z žarilno nitko, temperaturo cca. 3000K in jo imenujemo toplo bela. Nasprotno ima bela, enaka svetlobi halogenske žarnice, temperaturo cca. 5000K. Temperatura med 6000K in 9000K pa velja za hladno- belo, njen odtenek svetlobe je med belo in modro-belo. Za LED svetila velja, da imajo toplo-bele LED nekoliko slabši svetlobni izkoristek [lm/W]. V primeru, da želite izdelek z drugo barvo svetlobe (npr. zeleno, modro, rdečo, rumeno), nas prosim kontaktirajte.
V katalogu je pri vsakem izdelku zraven osvetljenosti, barve svetlobe in prostorskega kota svetlobnega snopa navedena tudi količina LED diod in njihov tip. Če ta ni posebej omenjen, gre za klasične LED diode. V nekaterih izdelkih pa so uporabljene visokosvetilne LED, kot npr. priljubljene Luxeon LED, katerih svetilnost zadostuje za večje število klasičnih LED.

Za razliko od klasične žarnice pa LED diode zahtevajo nekoliko več pozornosti pri napajanju. Klasično žarnico napajamo z napetostnim virom, majhno nihanje napetosti pa povzroča le majhno nihanje toka skoznjo in s tem majhno nihanje svetilnosti. Pri LED diodi pa majhno nihanje napetosti povzroča veliko nihanje toka in s tem veliko nihanje svetilnosti. Zato moramo LED diode napajti s konstantnim tokom oz. tokovnim virom. V ta namen smo različno od aplikacije razvili primerne rešitve, ki segajo od baterijskega do omrežnega napajanja. Večina izdelkov ima takšne sklope že vgrajene - to so DC-DC pretvorniki ali pa linearni viri. Zunanji napajalnik je potreben pri svetlobnih letvah, kjer se le-ta izbere glede na količino LED in dolžino letev. Posebno vezje smo razvili še za zatemnjevanje LED in mešanje barv.
Opozoriti pa moramo, da so LED zelo občutljive na statično elektriko, zato moramo biti pri rokovanju z njimi posebej pozorni. Če je le mogoče, se pred stikom z njimi razelektrimo!

UPORABA LED V NAVTIKI

Najprej je potrebno opozoriti, da je razmerje cene in svetilnosti LED še vedno relativno visoko. Tako razen v posebnih primerih nadomestitev močnejših žarnic (npr. 100W) z LED svetili še vedno ni ekonomsko upravičena. Zato je takšna vrsta razsvetljave trenutno še omejena na področja, kjer so njene prednosti dovolj izrazite. Eno izmed takih področij predstavlja navtika, kjer prevladuje potreba po fokusirani svetlobi, npr. osvetlitev mizice, kopalnice, kuhinje, kot jamborna luč itd.
Usmerjen svetlobni snop ne potrebuje reflektorske površine, kot pri klasičnih žarnicah. Visok izkoristek in majhna poraba prispevata k varčevanju z energijo, kar je na plovilu zelo pomembno. Vgrajeni DC/DC pretvorniki zagotavljajo konstantno svetilnost ne glede na polnost baterije. Kompaktnost in nelomljivost zagotavljata trpežnost in nizek profil. Dolga življenjska doba LED manjša potrebo po vzdrževanju in morebitni zamenjavi svetil. Pogosto je poseg v obstoječo dekoracijo nezaželen ali nemogoč, zato smo določena svetila zasnovali kot nadgradna. Za osvetlitev zunanjosti plovila nudimo svetlobne letve in različne jamborne in sidrne luči. Če potrebujete svetila za zunanjost, zahtevajte vodotesno izvedbo. Nenazadnje notranjost in zunanjost plovil zahtevata višje standarde, zato so temu primerno izbrani tudi materiali - mahagonij ali masivni les, nerjaveča pločevina, krom itd.


UPORABA LED V ARHITEKTURNI RAZSVETLJAVI

Za osvetljevanje prostorov in objektov so zelo priljubljene svetlobne letve, ki zagotavljajo usmerjeno ali pa ambientno svetlobo. Odlikuje jih kompaktnost in majhen profil, značilen svetlobni vzorec, usmerjena svetloba, so nelomljive, napajajo se pa z nizkonapetostnim virom, kar povečuje varnost. Mogoče je izbirati skoraj poljubno dolžino letev in gostoto ter barvo LED. Za zunanjo uporabo smo razvili vodotesno izvedbo. Nenazadnje jih odlikuje tudi majhna poraba in dolga življenjska doba. Nekaj primerov uspešne inštalacije - v gospodinjstvu smo z njimi osvetlili kuhinjske kote, police in omare, kopalnice, savne, terase itd. V gostinstvu in turizmu jih uporabljamo pri osvetljavi pultov, reklamnih panojev, slik, napisov, izložb, stopnišč, ograj, streh itd. Z letvami, ki vsebujejo rdeče, zelene in modre LED (RGB letve), omogočamo ročno nastavitev katerekoli barve in jakosti, ali pa izberemo način samodejnega prelivanja. Kot smo že opozorili, svetlobne letve nimajo vgrajenega napajalnika. Tega je potrebno dodati od zunaj, izberemo pa ga glede na dolžino letev in njihovo prostorsko porazdelitev, ter glede na količino LED diod.


Ostala LED svetila za arhitekturno razsvetljavo segajo od dvodimenzionalnih panojev, ki poskrbijo za enakomerno ploskovno osvetlitev z zelo tankim profilom, do luči za izhod v sili, indikatorjev za stopnišča ali lokacijo objektov itd.
Za napajanje iz omrežja smo razvili več rešitev. Za manjše sisteme moči do 5W uporabljamo miniaturen DC/DC pretvornik, ki lahko deluje kot tokovni ali napetostni vir (BM400). Inačica tega vezja je ožja in brez ohišja, tako da se lahko skrije v samo letev (BM401). Za manjše letve oz. sisteme letev se lahko uporabi cenen napetostni vir, kot sta BM410 in BM411. Za večje sisteme oz. moči pa je potrebno uporabiti katerega od napajalnikov iz družine BM420. Ker je notranja struktura letve odvisna od tipa napajalnika, je tega potrebno določiti pred izbiro letve.

Glede na pogosta povpraševanja naj opozorimo še, da svetil z LED diodami ni mogoče zatemnjevati s klasičnimi zatemnjevalniki (dimmerji na osnovi tiristorjev in triakov). V ta namen smo razvili lastno zatemnjevalno vezje (BM451), ki omogoča zatemnjevanje do treh kanalov in ročno ali samodejno mešanje barv med njimi. V primeru, da se LED svetilo uporablja za osvetlitev zunanjosti (npr. svetlobni napisi), vezje omogoča tudi zatemnitev preko fotosenzorja. Temneje kot je, bolj bodo LED zatemnjene (do četrtine prvotne svetilnosti), saj je oko v mraku bolj občutljivo.
